鹿島建設は、ダイキン工業と共同で、分散ファンによる最適風量の制御空調システム「OCTPUS（Optimal Controlled Terminal fan Powered Unit System）」を開発したことを2021年1月14日に発表した。
空調機を停止しFPUのみで給気することも可能
建物運用時の消費エネルギーは空調機から空気を搬送する際に必要なエネルギーが全体のうち約15％を占め、省エネを目的にオフィスビルなどの空調設備では、室内における発熱量の変化に応じて風量を制御する「VAV（Variable Air Volume）システム」が採用されている。
VAVシステムは、OA機器や人体の発熱など熱負荷の大きい空調ゾーンによって空調機の給気圧力が決まり、熱負荷が小さいゾーンでは設備内のダンパを閉じることで風量をコントロールする。ダンパのクローズ時に生じる摩擦抵抗により、空気を運ぶエネルギーを損失することが課題だった。

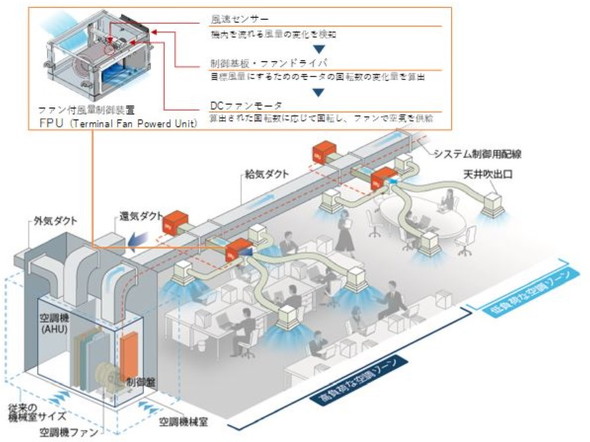

分散ファンによる最適風量の制御空調システム「OCTPUS」の概念図 出典：鹿島建設解決策として、鹿島建設は、ダイキン工業とともに、OCTPUSを開発した。OCTPUSは、各空調ゾーンに分散して設置されるファン付風量制御装置（FPU）と空調機内の給気ファンを連携し、個々のエリアで発生する熱負荷に応じた風量の空気を最適な温度で供給する。FPUの運転によりそれぞれの分岐ダクト経路に送風制御も行うため、エネルギーロスを防げる。

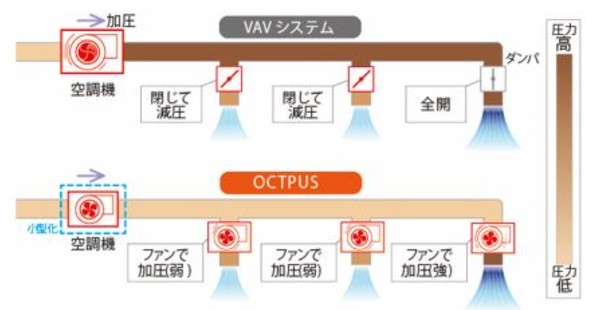

VAVシステムとOCTPUSの風量調整方法の比較 出典：鹿島建設また、空調機とFPUの両方を制御できるため、処理すべき熱量が少ない場合には、空調機を停止しFPUのみで給気することも可能で、これにより制御下限風量を10％程度まで絞れ、低い給気温度の維持が容易で、快適な湿度環境の構築と省エネを実現しやすい。

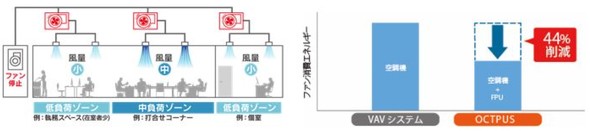

OCTPUSのFPUのみによる運転（左）と省エネルギー効果（右） 出典：鹿島建設省エネ性に関して、OCTPUSは、一般的なオフィスビルをモデルとしたシミュレーションで、VAVシステムに比べて、年間空気搬送エネルギー消費量を最大約44％減らせると試算されている。シミュレーションでは、室内の相対湿度を50％付近の快適な範囲で保てることも明らかになっている。

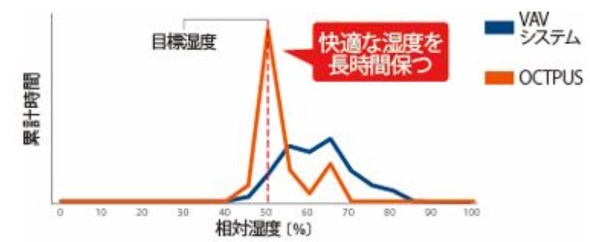

OCTPUSとVAVシステムの冷房時室内における相対湿度比較 出典：鹿島建設サイズについて、OCTPUSは、FPUが給気圧力を分担することで空調機のファンサイズが小さく、機械室のスリム化を後押しし、OCTPUSを導入した建物に対する試算では、1フロア当たりのオフィス面積は約1％増大した。
今後、鹿島建設は、神奈川県横浜市西区で2019年4月から開発を進める複合施設「（仮称）横濱ゲートタワープロジェクト」におけるオフィス基準階の5〜19階にOCTPUSを導入し、総数で約1200台のFPUを取り付ける。ついては、建物の省エネルギー化や利用者の快適性向上、オフィス面積の増大を図る。
